طريقة فحص الدياك مع شرح تركيبته diac
ان طريقة فحص الدياك الذي هو عنصر الكتروني تتكون تركيبته الداخلية diac وكانه مثل دايودين متعاكسين (متقابلين) متصلين مع بعضهما لذلك هو يمرر الموجة الموجبة والسالبة للتيار الكهربائي معا ومن كلا الاتجاهين اضغط على الصورة لتكبيرها.
سنوضح لكم طريقة عمل الدياك من اجل
ان يمر التيار الكهربائي في الدايود يجب أن يكون فولت المصدر اكبر من 0,7 فولت في حالة
الدايود المصنوع من السليكون وايضا 0,3 فولت بالنسبة للدايود المصنوع من مادة الجرمانيوم،
اي انه مقدار الفولت يعتمد على نوع المادة الشبه موصلة (النصف ناقلة) التي يصنع منها diac
هذا العنصر الالكتروني وكذالك الموضوع ينطبق
على عناصر الموسفت والثايرستور وغيرها من القطع الالكترونية الاخرى.
اي لتعليم طريقة فحص الدياك يجب ان تعرف ان هناك جهد بداية التشغيل
(عتبة) للعنصر والذي يجب ان يتوفر المقدار من الفولت اللازم لكي يعمل، اما في حالة الدياك فهو يصنع بحيث انه من
أجل ان يمر التيار الكهربائي من خلاله يجب أن يتجاوز الفولتية مستوى معين كمثال 20
او 30 فولت او مستوى اخر من الفولت الذي
يكون قد تم تصنيع وتصميم الدياك لكي يعمل بهذا الشكل والدرجة.

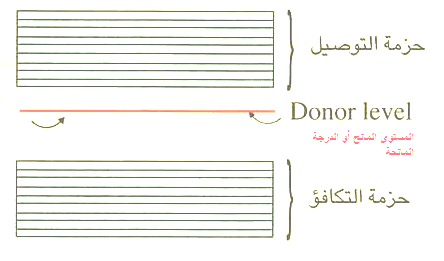

آلية أو شرح نظرية عمل الدياك فكما نعلم أن الالكترونات الموجودة في حزمة التكافؤ ضمن
المادة الشبه ناقلة (موصلة) بحاجة إلى مستوى من الطاقة المعينة للوصول الى حزمة التوصيل
حتى تصبح في هذه الحالة المادة الشبه الموصلة او الناقلة موصلة وتسمح بمرور التيار
الكهربائي من خلالها.
يلزم قبيل توضيح طريقة فحص الدياك انه يتم تشويبه او اعداده او حتى تسخينه ان صح التعبير بطريقة وبأسلوب
معين لأن الالكترونات الموجودة في حزمة التكافؤ هذه تحتاج إلى فولت قدره 20 او 30 v او اي مستوى اخر
حسب طريقة التصميم المطلوبة لكي ترتفع الالكترونات من مستوى حزمة التكافؤ وبلوغها لحزمة
التوصيل، سنضع مثال عن ذالك فلو كان لديك diac مصمم بطريقة تحتاج
فيها إلى جهد تشغيل قدره 20 فولت فاذا زودناه ب مصدر كهربائي مقداره 40 فولت فسوف يتم
استهلاك 20 فولت منها لتشغيل الدياك في حين يمر 20 فولت المتبقيه من أصل 40 الى الحمل
او الجهاز او العنصر،
اي ان الفولتية التابعة للمصدر انخفضت 20 فولت وهذا
المقدار من الجهد لتشغيل الدياك في هذه المثال هذا ومن ناحية ثانية اذا كان الجهد القادم
من المصدر اقل من 20 فولت عندها فان الدياك لن يعمل في هذا المثال الذي ذكرناه.
كيفية فحص الدياك بواسطة الافوميتر عندما تكون الفولتية اللازمة لتشغيل diac قليلة
(منخفضة) بحدود او مستوى فولتية البطارية للملتي ميتر والتي هي 9 فولت، يمكن فحصه
في تلك الحالة بواسطة جهاز القياس الملتي ميتر على وضع (المقاومة) الاوم وبأي اتجاه
كان مثل طريقة الفحص للمقاومة العادية تماما،
لكن اذا كانت الفولتية في تشغيل الدياك عالية
(مرتفعة) واكبر من فولتية البطارية في جهاز القياس الافو او التماثلي كما يسمى ربما فيجب عند ذالك عمل دائرة
الكترونية خاصة لعملية الفحص البسيطة من مصدر مستخدم لتزيد الطاقة من أجل توفير
وتأمين الجهد المناسب لعمل وتشغيل الدياك ويتم فحصه.
ضمن طريقة فحص الدياك يمكن
عمل دائرة شبيهة الى هذه الدائرة كما في الشكل التالي ويمكنك استخدام مقاومة متغيرة
بدلا من المقاومة الثابتة في الدارة اذا رغبت بتشغيل عنصر اخر بدل الليد وعندما يشتغل (يعمل) الدايود الضوئي يكون الدياك بحالة
جيدة اما اذا لم يعمل فان اللد يكون الدياك معطل اي معطوب.
خلال طريقة قراءة الداتاشيت للداياك ان الذي
يهمنا في قراءة (المعلومات والتاريخ) للدياك هو مستوى ومقدار الفولتية اللازمة
لتشغيل الدياك اما البيانات والمعلومات الاخرى فهي غير مهمة ويمكن مشاهدة الأمبير على بطاقة المصنع او الاستطاعة بالواط او الكيلو فولت بشكل كبير وهنا
مثال عن تلك المعلومات لهذا للدياك ذو الرقم DB3A.
ملاحظة
يمكن ان يعمل الدياك على فولتية تتراوح بين أدنى واقصى
فولتية كما هو موجود في الداتاشيت (المعلومات) الموجودة امامكم بحيث ان diac يعمل
على مقدار من الجهد او الفولتية تتراوح بين 28 الى 36 فولت.
النسخة
|
السابقة
|
الجديدة
|
المركز
|
متناوب
|
مستمر
|
الوحدات
|
الاولية
|
متوفرة
|
تابع ايضا فحص الترياك بعدة طرق او وسائل.
بعد طريقة اختبار الدياك سوف نشرح استخداماته يتم استعماله كعنصر في الدارات التي تعمل على تخفيض وتقليل الفولتية
وكذالك في عملية التحكم في سرعة المحركات الكهربائية وفي دارات عديدة تحتاج اليه على
فولتية معينة عند بدء اقلاعه وعمله ولكن المهم ان نعرف طريقة فحص الدياك بمختلف الاوضاع المتاحة لنا.
